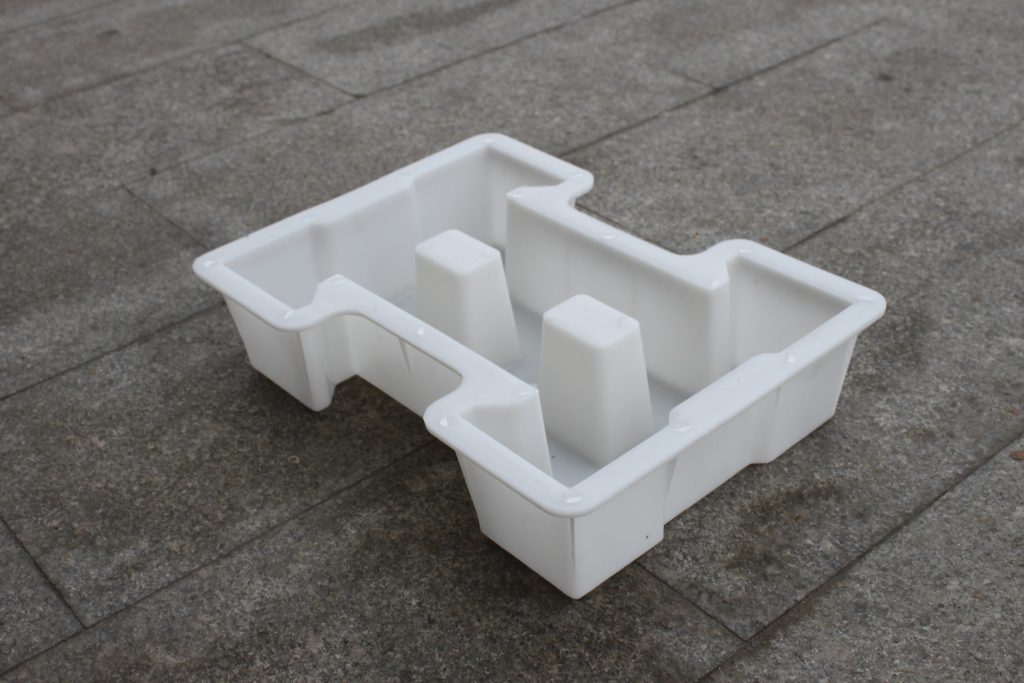

護(hù)坡磚模具的使用范圍極大其主要使用的范圍大多在于水利工程基礎(chǔ)建設(shè)以及高速高鐵基礎(chǔ)邊坡建設(shè)上使用，但往往有不少塑料模具廠家在生產(chǎn)植草護(hù)坡磚模具過程中往往會有黑斑、黑紋、脆化、燒痕以及掉色等情況的產(chǎn)生。

以上這幾個情況往往讓不少的新手模具生產(chǎn)廠家頭疼，浙江麗臣科技是一家專業(yè)生產(chǎn)塑料模具的廠家，擁有獨(dú)立的模具設(shè)計制作團(tuán)隊，二十四小時在線為客戶解決難題，下面就來對這些情況產(chǎn)生的原因以及產(chǎn)生后的處理方法來進(jìn)行詳細(xì)的說明：

1.植草護(hù)坡磚模具注塑成型后表面產(chǎn)生黑斑黑紋的情況。
黑斑和黑紋是植草護(hù)坡磚模具表面呈現(xiàn)暗色點(diǎn)或暗色條紋，褐斑和褐紋相同類型的瑕疵只是燃燒或掉色的污染的程度沒有那么嚴(yán)重而已。護(hù)坡模具表面發(fā)生黑斑黑點(diǎn)的原因主要還是因?yàn)槭褂玫乃芰项w粒本身存有雜質(zhì)，或者在對塑料原料在烘干處理過程中不當(dāng)，塑料顆粒在料筒中待料時間過長而過熱裂解。



2.塑料護(hù)坡模具澆筑成型后模具表面脆化的情況。
脆化產(chǎn)生的原因主要是因?yàn)椴牧狭呀猓褂梅肿渔溩兌?，分子重量變低，結(jié)果使得植草護(hù)坡磚模具的韌性等物理性能變差。極有可能導(dǎo)致模具的斷裂或破損。

3.燒痕在水泥模具表面產(chǎn)生的情況。
燒痕是植草護(hù)坡磚塑料模具接近流動路徑末端或包風(fēng)區(qū)域的暗色或黑色小點(diǎn)，其主要形成的主因是射出的速度過快或壓力過高，使模穴內(nèi)的空氣無法逃逸，受壓縮造成高熱而燒焦。

4.植草護(hù)坡磚模具掉色的生產(chǎn)情況
掉色的指塑料模具與原料顏色上發(fā)生的一定的變化，這可能是因?yàn)樵狭呀饣虮晃廴驹斐傻摹１确秸f：使用的塑料原料在料筒內(nèi)帶的時間過長；料筒溫度過高，造成的塑料變色；采用了二次回料的情況。

對于以上幾種情況的發(fā)生如何進(jìn)行改善呢？下面小編就來詳細(xì)的對這幾種情況發(fā)生后所需要改善的方法進(jìn)行距離：

1.調(diào)整原料準(zhǔn)備過程。塑料貯藏筒和料斗都應(yīng)該加蓋，以免原料污染。設(shè)定適當(dāng)?shù)母稍飾l件，過量的干燥時間或干燥溫度塑料內(nèi)揮發(fā)物會被驅(qū)離，可能造成塑料脆化或裂解。如何來正確的使用干燥時間呢？可以向塑料供貨商詢問最佳干燥條件，如果低強(qiáng)度材料的制造條件不恰當(dāng)極有可能產(chǎn)生注塑成型的植草護(hù)坡磚模具表面脆化的情況；也可以改用高強(qiáng)度和熱穩(wěn)定性良好的塑料，脆化還可能是因?yàn)樘磉^多的回收料，可以嘗試降低添加回收料量；

2.變更模具設(shè)計。如果在流動路徑末端發(fā)現(xiàn)黑斑，可能是由于不良的排氣系統(tǒng)造成的，受壓縮的風(fēng)包可能燃燒，造成表面瑕疵，應(yīng)該改善排氣系統(tǒng)，在模具設(shè)置適當(dāng)?shù)呐艢庀到y(tǒng)。以排除包風(fēng)。流動路徑的末端和盲孔的排氣系統(tǒng)特別重要，建議結(jié)晶型塑料的排氣孔大小設(shè)置在0.025mm，非結(jié)晶性塑料的排氣孔為0.038mm。過于狹窄的豎澆道、流道、澆口、甚至植草護(hù)坡磚模具肉厚都可能產(chǎn)生過量的剪切熱，使已經(jīng)過熱的材料更熱，造成塑料裂絕，可以嘗試加大豎澆道、流道、澆口的方式。

3.定期清理模具。射出成型前應(yīng)先清理模具，黑紋有可能是滑塊和頂針的潤滑劑油脂造成的，應(yīng)定期清潔頂針和滑塊。應(yīng)定期清潔或拋光流道系統(tǒng)表面，以免這些區(qū)域累積污垢，黑紋可能受到料筒壁面或螺桿表面污染，特別是轉(zhuǎn)換塑料射出成型過程，在注塑前需將前種塑料料筒內(nèi)的污染物完全清理干凈。

4.選擇合適的模具射出成型機(jī)規(guī)格。選擇適當(dāng)?shù)穆輻U，使植草護(hù)坡磚模具達(dá)到一個比較好的混合溶膠轉(zhuǎn)臺，可以通過向塑料供應(yīng)商提供一份適當(dāng)?shù)穆輻U信息，以避免塑料過熱而裂解，射出量一般應(yīng)維持在機(jī)器規(guī)格的20%-80%之間。檢查料筒/螺桿表面的刮痕或齒痕，以免累計塑料過熱或燃燒，檢查加熱圈或控制器是否失效，以免造成塑料過熱。

5.調(diào)整成型條件。假如料筒和噴嘴溫度太高，料筒內(nèi)的塑料原料極有可能因過熱而導(dǎo)致裂解，可以降低噴嘴溫度，還可以降低背壓，螺桿轉(zhuǎn)速、射出速度或射出壓力。

以上這五點(diǎn)都可以解決植草護(hù)坡磚模具表面黑斑、黑紋、脆化、燒痕的情況，能生產(chǎn)出更好的塑料模具，更快的將最棒的護(hù)坡模具交給客戶。
